Système de détection de température distribuée (DTS)
Détection de température distribuée (DTS) Système
Présentation du système (Description):
Il s'agit d'un système de surveillance de la température en temps réel, en ligne et en permanence et d'un produit de haute technologie qui rassemble la surveillance du signal photoélectrique et la technologie informatique en une seule. Les caractéristiques sont la surveillance en temps réel, la haute précision, la mesure longue distance, la localisation précise, la sécurité intrinsèque et la résistance aux interférences électromagnétiques.
Applications:
●Chemin de câbles, tunnel de câbles, tranchée de câbles, câble haute tension.
●Tunnel routier, tunnel de métro, barrage.
●Tunnel ferroviaire, Tunnel utilitaire.
●Bande transporteuse, convoyeur de charbon, cour de stockage de charbon.
●Réservoir d'huile, réservoir de gaz, pipeline de transport de pétrole, pipeline de gaz.
●Entrepôt etc.
Principe technologique:

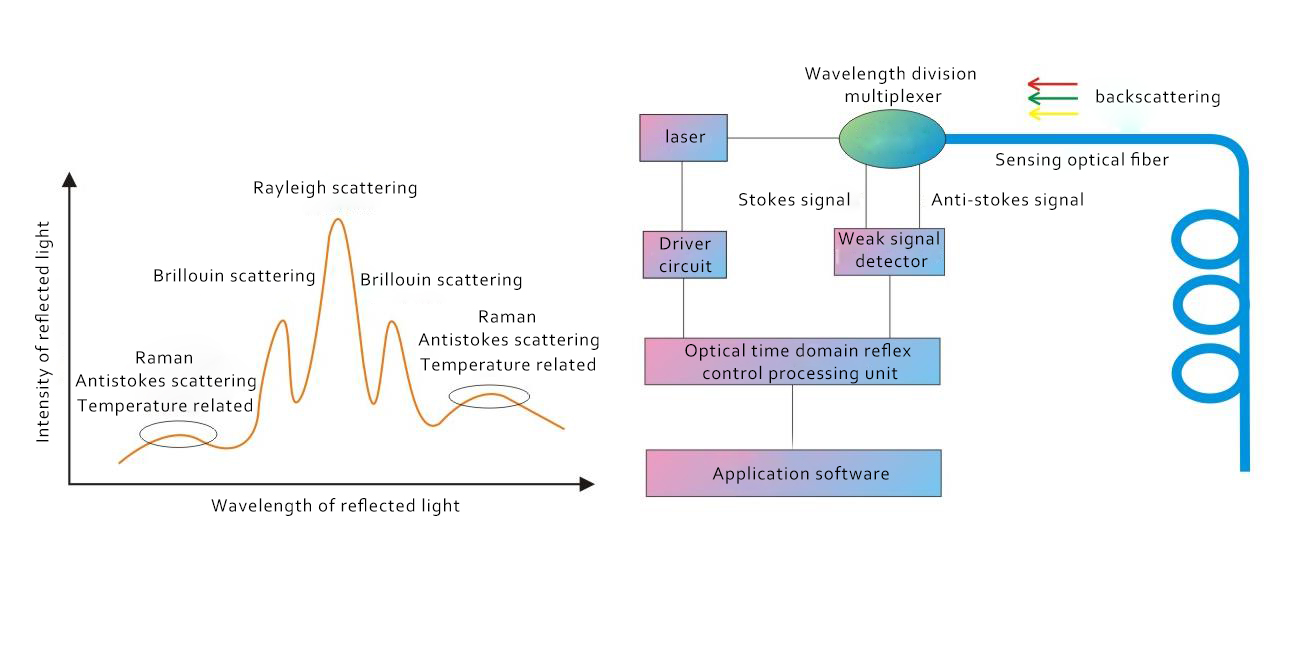

Le DTS utilise l'effet Raman pour mesurer la température. Une impulsion laser optique envoyée à travers la fibre entraîne une réflexion de la lumière diffusée vers l'extrémité de transmission, où les informations sont analysées.
L'intensité de la diffusion Raman est une mesure de la température le long de la fibre. Le signal Raman anti-Stokes change considérablement son amplitude avec le changement de température; le signal Raman Stokes est relativement stable.
La position de la lecture de température est déterminée en mesurant le moment d'arrivée de l'impulsion lumineuse de retour similaire à un écho radar. Cette méthode est appelée réflectométrie optique dans le domaine temporel (OTDR).
Avantages technologiques:
● Fposition de vitesse ast.
● Il provides une surveillance continue chaque 0,5 mètre's signaux de changement de température sur une longueur de 20 km. OuiVous pouvez régler la température d'alarme à volonté.
● Haute précision: intervalle d'échantillonnage est de 0,5 m, résolution de la température est 0,1℃, la précision de la température est ± 1℃, la précision de la position est ±0,5 m.
● Bonne compatibilité .
● La manière de sortie du système est RS232, RS485, relais intégré, RJ45 et autre accord industriel connecté avec PC, système d'alarme incendie et autres contéquipement de rol pour réaliser une alarme sonore et lumineuse, signal de sortie exactement.
●Sécurité: sécurité intrinsèque, fiable, adoptez le signal optique.

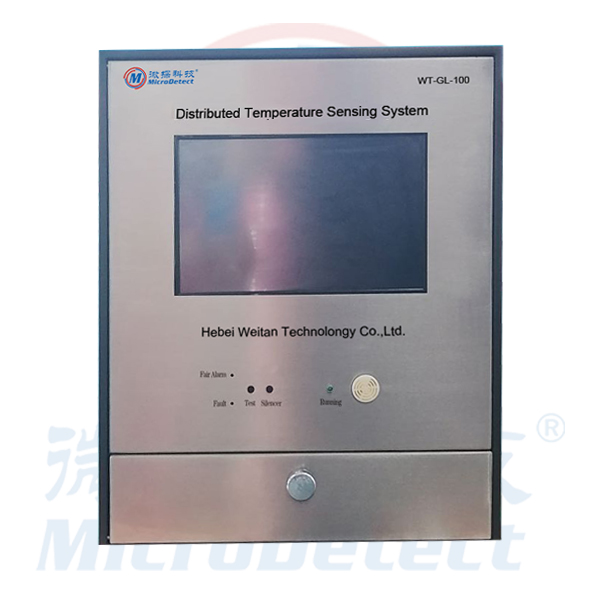

Introduction du contrôleur de fibre optique DTS Modèle: WT-GL-100
Ce type de capteur à fibre optique intégré au contrôleur module, comp industrieluter et écran tactile. Il utilise Alimentation DC24V (ou adopter directement la puissance de feu).
Les fonctions sont l'affichage des données, Température mesuremeNT, danspourstockage et liaison incendie, etc.
Les avantages sont: sstructure de centre commercial, facile à entrerstalle, haute stabilité, bonne compatibilité, sécurité et fiabilité.

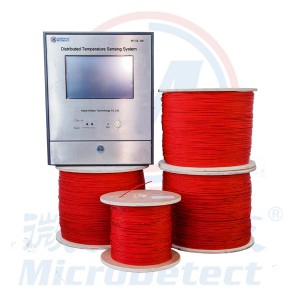

Partie sensible (câble à fibre optique du capteur) Modèle: WT-GL-101
Pièces sensibles avec la structure de la gaine en spirale blindée en métal, il peut fonctionner avec un fonctionnement à long terme à -40 ℃ ~ + 120 ℃ environnement de température. La fibre optique est anti-corrosion, anti-traction, résistante à l'abrasion. Ainsi, il peut être utilisé dans des conditions environnementales difficiles pendant longtemps.

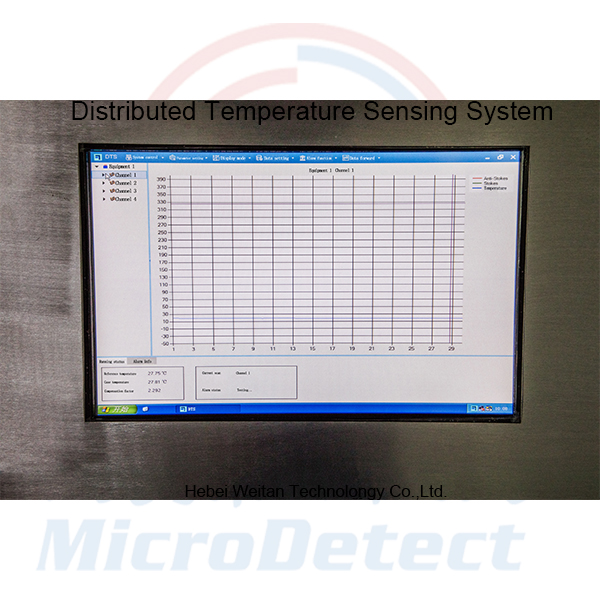

Introduction du logiciel:
Le logiciel a été conçu par le technicien de Weitan avec plusieurs systèmes d'exploitation Windows. Il est facile à utiliser qui prend en charge une opération de clavier ou d'écran tactile, et il peut réaliser les fonctions suivantes:
● Collecte de données en temps réel et stockage de la température de la zone de surveillance.
● Affichage en temps réel de la courbe de distribution de la température et de l'évolution de la courbe de température de la zone de surveillance.
● Chaque zone peut définir trois types d'alarme: Fixe alarme de température, taux de montée en température alarme, alarme de différence de température de zone.
● Il peut être séparé en plusieurs surveillances zones en fonction de la longueur de la mesure. Il peut être défini une zone de surveillance de zone clé pour réaliser une surveillance de différenciation.
Schéma de connexion du système：
Champ d'applications :
